El moldeo por compresión es un proceso de fabricación ampliamente utilizado para producir componentes compuestos de alta resistencia y bajo peso. En el centro de este proceso se encuentran las máquinas de compresión para utillajes, que aplican calor y presión para moldear materiales termoplásticos y termoestables como el SMC (Compuesto de Moldeo en Lámina), BMC (Compuesto de Moldeo a Granel) y preimpregnados de fibra de carbono. En este artículo exploramos los distintos tipos de máquinas de moldeo por compresión disponibles hoy en día, sus características, aplicaciones y cómo seleccionar el equipo adecuado para sus necesidades de producción.

1. Máquinas hidráulicas de moldeo por compresión

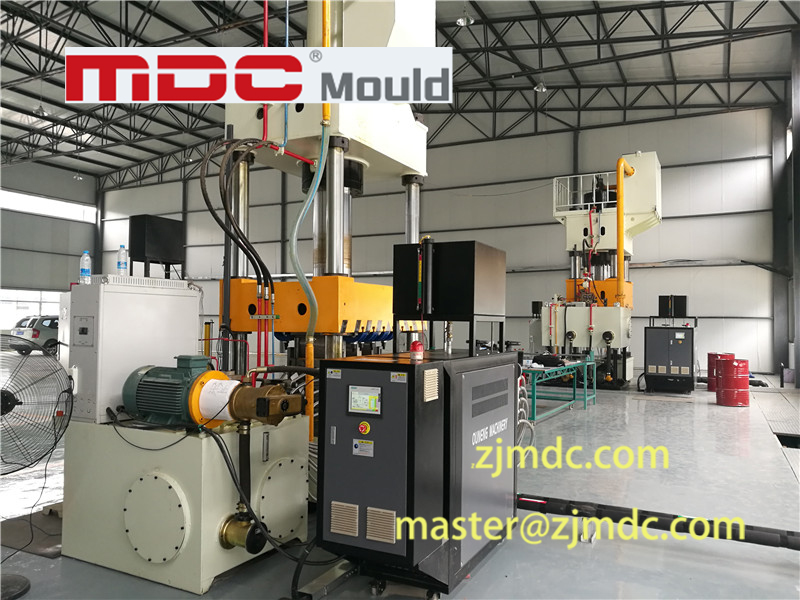

Las prensas hidráulicas son el tipo más común de máquinas de compresión para utillajes. Utilizan un cilindro hidráulico para aplicar fuerza controlada a la cavidad del molde. Estas máquinas son adecuadas para la producción de volumen medio a alto y son ideales para moldear piezas grandes o complejas con excelente precisión dimensional.

• Aplicaciones: Piezas automotrices SMC, componentes eléctricos BMC, paneles FRP
• Características clave: Presión ajustable, calentamiento programable, distribución uniforme de fuerza
• Ventajas: Alta fuerza de cierre, eficiencia energética, control preciso

2. Prensa de compresión de carrera ascendente (Bottom-Up)

Las prensas de carrera ascendente mueven la placa inferior hacia arriba para encontrarse con una placa superior fija. Este diseño es preferido cuando se necesita espacio libre por encima del utillaje, como en líneas automatizadas con integración robótica.

• Aplicaciones: Moldes de composites, piezas BMC y SMC, componentes aeroespaciales
• Ventajas: Menor estructura superior, huella más compacta, fácil integración

3. Prensa de compresión de carrera descendente (Top-Down)

Las máquinas descendentes funcionan bajando la placa superior sobre una placa inferior fija. Son adecuadas para aplicaciones de trabajo pesado que requieren una construcción robusta y aplicación de fuerza constante.

• Aplicaciones: Parachoques automotrices, paneles estructurales, cajas de servicios
• Ventajas: Base estable, alineación fuerte, alta capacidad de fuerza

4. Máquinas de moldeo por compresión al vacío

Las máquinas de compresión al vacío están equipadas con una cámara de vacío que elimina el aire del molde durante el prensado. Esto evita atrapamientos de aire y produce piezas con mejor calidad superficial y rendimiento mecánico.

• Aplicaciones: Moldes de fibra de carbono, composites aeroespaciales, piezas de SMC/BMC de alta precisión
• Ventajas: Moldeo sin aire, acabado superficial mejorado, mejor impregnación de fibras

5. Máquinas de moldeo por compresión de múltiples niveles (Multi-Daylight)

Las prensas de múltiples niveles están diseñadas con varias placas para moldear múltiples componentes simultáneamente. Este diseño incrementa la producción y eficiencia sin aumentar el espacio de planta.

• Aplicaciones: Producción de alto volumen, aisladores eléctricos, pastillas de freno
• Ventajas: Mayor productividad, ahorro de energía, optimización del espacio

6. Máquinas de compresión servo-hidráulicas

Las prensas servo-hidráulicas combinan motores servo con hidráulica tradicional para un control preciso de velocidad y presión. Ofrecen mayor repetibilidad y eficiencia energética que las prensas hidráulicas convencionales.

• Aplicaciones: Piezas compuestas de precisión, cajas electrónicas, componentes estructurales
• Ventajas: Menor consumo energético, control de movimiento preciso, menor ruido

7. Máquinas de moldeo por compresión eléctricas

Estas máquinas utilizan actuadores eléctricos en lugar de sistemas hidráulicos. Aunque menos comunes en aplicaciones pesadas, están ganando popularidad para piezas más pequeñas de composites y termoplásticos debido a su operación limpia y eficiencia energética.

• Aplicaciones: Moldeo de termoplásticos, laboratorios, prototipos
• Ventajas: Sin fluido hidráulico, bajo mantenimiento, respuesta más rápida

Cómo elegir la máquina de compresión para utillajes adecuada

Al seleccionar una máquina de moldeo por compresión, tenga en cuenta lo siguiente:

• Tamaño y complejidad de la pieza: Piezas más grandes o complejas requieren mayor tonelaje y tamaño de placas.
• Tipo de material: Los termoestables como SMC o BMC requieren control preciso de temperatura y presión.
• Volumen de producción: Sistemas de alta producción como las prensas multi-nivel mejoran la eficiencia del ciclo.
• Requisitos de automatización: Los diseños servo o de carrera ascendente funcionan bien con sistemas robóticos.
• Vacío o no: Para composites de alta especificación, un sistema de vacío mejora la calidad de la pieza.

Conclusión

Las máquinas de compresión para utillajes vienen en múltiples configuraciones para adaptarse a las variadas necesidades de fabricación de composites. Desde sistemas hidráulicos tradicionales hasta prensas servo-hidráulicas modernas y equipos con vacío, cada tipo ofrece ventajas únicas según el diseño de la pieza, las características del material y los objetivos de producción. Ya sea que esté produciendo paneles automotrices SMC, cajas eléctricas BMC o componentes estructurales de fibra de carbono, seleccionar la máquina de moldeo por compresión adecuada es esencial para garantizar la calidad del producto, la repetibilidad y la rentabilidad de su línea de producción.
